产品简述
差压式孔板流量计是根据煤矿瓦斯抽放的特点，专为煤矿瓦斯抽放而设计的计算瓦斯抽放量的配套设备。其结构简单、安装使用方便、测量精度高，是测量瓦斯流量中最为经济的装置。
该系列差压式孔板流量计可根据用户要求在设计和生产中增加旁路，并在旁路上安装阀门。测量瓦斯管路流量时，将桥式管段中的阀门关闭，使介质完全通过孔板来达到测量的目的；正常瓦斯抽放时，为减小抽放阻力，将桥式管段中的阀门开启。
执行标准
| 1、GB/T2624-2006 《用安装在圆形截面管道中的压差装置测量满管流体流量》； | 3、Q/KMZN 00-2016 《孔板加工检验标准》。 |
| 2、JJG640-1994 《差压式流量计检定规程》； |
工作原理

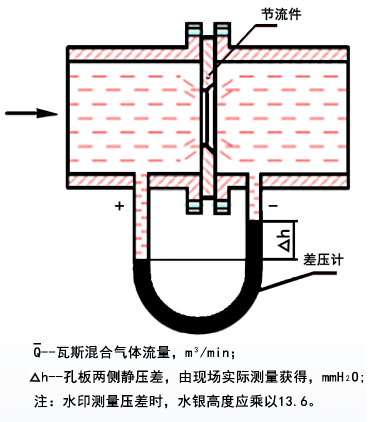

差压式孔板流量计通过径距取压法来测量管路瓦斯流量。当连续流动的流体经管道内的节流装置时流速会增大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系式，因而通过差压计测量压差，再通过公式即可计算出流体的流量。原理图见下图所示
