主要执行标准
GB/T 3836.1-2021爆炸性环境 第1部分：设备 通用要求
GB/T 3836.2-2021爆炸性环境 第2部分：由隔爆外壳“d”保护的设备
GB/T 3836.4-2021爆炸性环境 第4部分：由本质安全型“i”保护的设备
GB 40881-2021 煤矿低浓度瓦斯管道输送安全保障系统设计规范
AQ 1072-2009 瓦斯管道输送水封阻火泄爆装置技术条件
标准要求
GB 40881-2021 《煤矿低浓度瓦斯管道输送安全保障系统设计规范》第4.1和4.2项要求：
4.1 在煤矿低浓度瓦斯管道输送系统中靠近可能的火源点(发电机组进气侧、地面排空管口、自燃和容易自燃煤层采空区抽采瓦斯管入口等)管道上,应安设安全保障系统,确保管道输送安全。
4.2 系统设计应遵循“阻火泄爆、抑爆阻爆、多级防护、确保安全”的基本原则,安全保障系统应根据气体输送的不同用途从阻火泄爆、抑爆、阻爆、防逆流、安全监控控制以及防雷等安全设施中选择不同的组合构成方式。

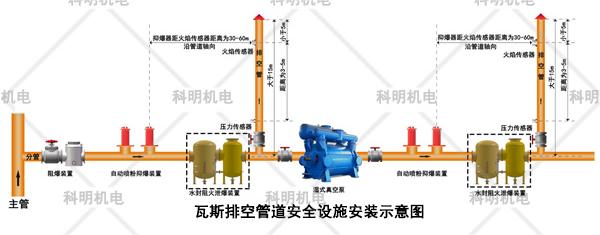

瓦斯排空管道安全设施安装示意图

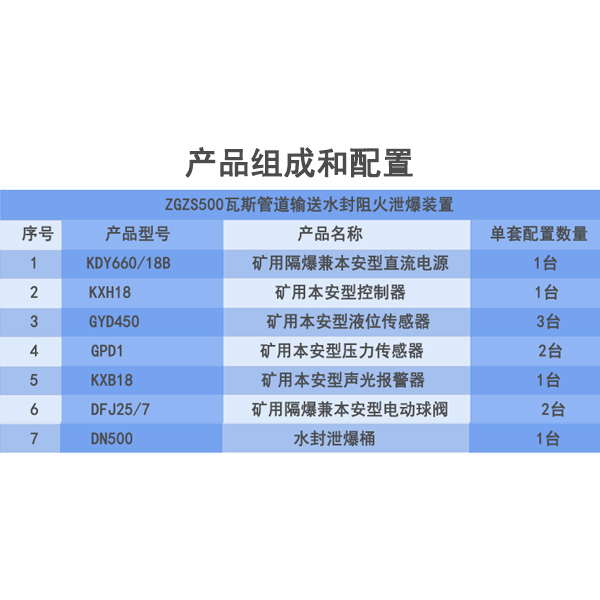

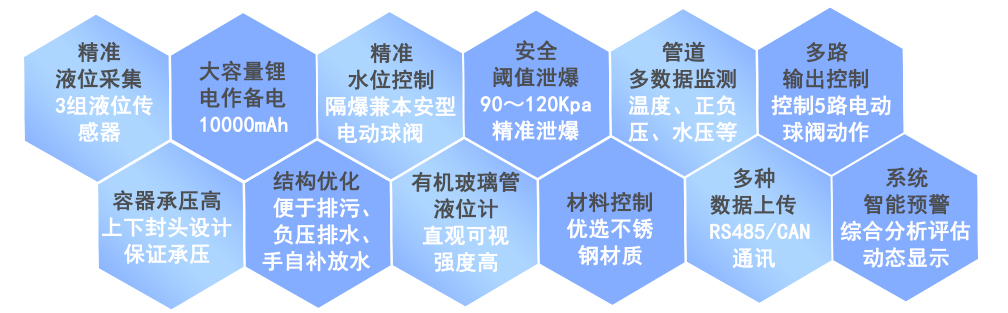

系统功能和特点
| 水位监测与预警：采用磁致伸缩液位传感器，环境适应性强，实时精准采集液位数据，方便报警阈值设置，具有多信号数据上传和声光报警功能。 | 管道多数据监测：实时采集瓦斯管道压力、温度，以及供水管道压力数据，动态分析系统运行环境数据，保证系统运行在最佳状态。 |
| 球阀执行机构：采用隔爆兼本安型电动球阀对系统进行补放水，管路不易堵塞，可动态调节阀体开度，控制液位处于有效水封高度。 | 优化结构设计：采用不锈钢有机玻璃管液位计，直观强度高；筒体底部设计有排污口，方便清污；预留接口，方便连接负压排水设备。 |
| 可视化中央集控：除装置现场可实时观测显示各参数外，系统将数据进行实时的上传，通过监控中心可实现装置的状态检测。 | 系统智能运维监测:采用可视化监控技术，直观全面监测瓦斯输送管道火情，将抑爆、阻爆、泄爆各级子系统进行综合分析评估，动态分析安全态势。 |
